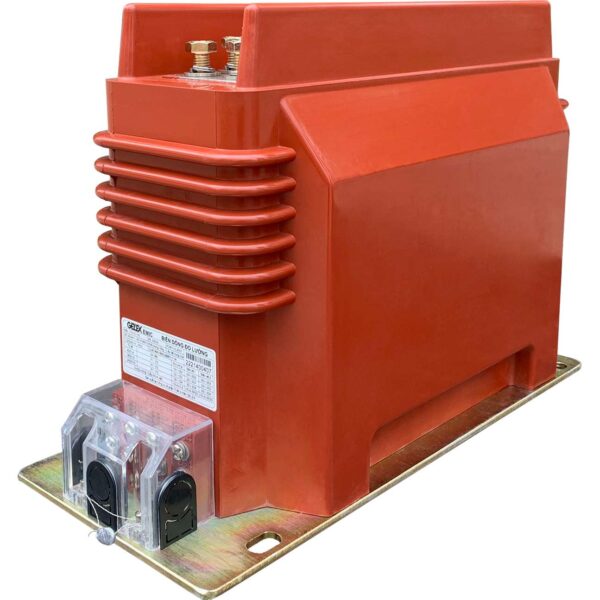

Máy Biến Dòng Trung Thế Trong Nhà 35-40,5kv EMIC – EM5G21

Mã: EM5G21

Brand	EMIC
Xuất xứ	Việt Nam
Khối lượng	50kg

Để có sản phẩm giá chiết khấu tốt nhất thị trường, hoặc nhu cầu tư vấn sản phẩm, nhận thông tin kỹ thuật, vui lòng liên hệ với chúng tôi theo Hotline bên dưới để được tư vấn tốt nhất.

*Hotline
0971915196

*Sales Mr Mai
0946110592

14 Khách hàng đang xem sản phẩm

Danh mục: Máy biến dòng điện

Thông Tin Sản Phẩm

Tải Tài liệu thông số kỹ thuật Máy Biến Dòng Trung Thế Trong Nhà 35-40,5kv EMIC – EM5G21 EMIC – EM5G21

Điện áp cao nhất cho thiết bị	[kV]	35; 38,5; 40,5
Điện áp thử tần số công nghiệp, 1 phút	[kV]	70(80)
Điện áp thử xung sét	[kV]	180(190)
Dòng điện ngắn hạn danh định (Ith)	[kA]	80In/1s; 25kA/1s; 31,5kA/1s
Dòng điện danh định (In)	[A]	1 – 1250
Phụ tải / cấp chính xác đo lường	[VA/cl]	5 – 30VA/0.2-0.5-0.5FS10-1
Phụ tải / cấp chính xác bảo vệ	[VA/cl]	5 – 15VA/5P5; 5P10; 5P15; 5P20

Máy biến dòng CTx-xCxIxx được đúc trong chân không bằng hệ nhựa epoxy của hãng Huntsman với các tính chất cơ và điện rất tốt, chịu được sự thay đổi nhiệt độ đột ngột, chịu được tác động của điện áp đánh thủng trong dài hạn.

Máy biến dòng CTx-xCxIxx được thiết kế một hay nhiều tỉ số, có thể thay đổi tỉ số bằng cách nối phía thứ cấp.

Có 1, 2 cuộn dây thứ cấp. Cuộn dây thứ cấp được sử dụng với mục đích để đo lường hoặc bảo vệ. Để phòng ngừa nguy hiểm, mạch thứ cấp của Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch. Một đầu nối của cuộn thứ cấp phải được nối đất trong suốt quá trình vận hành.

Máy biến dòng có thể lắp đặt được ở mọi vị trí bởi bốn bulông bắt vào bốn lỗ trên chân đế. Chân đế được làm bằng thép, kết cấu vững và được mạ kẽm.

Các đầu ra của máy biến dòng được đúc liền với thân máy, hộp che ổ đấu dây có nắp và vị trí niêm chì.

Các cấp điện áp	35(35-40,5)kV
Dòng điện sơ cấp định mức	5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250A…
Dòng điện thứ cấp định mức	5A; 1A
Tần số định mức	.50Hz
