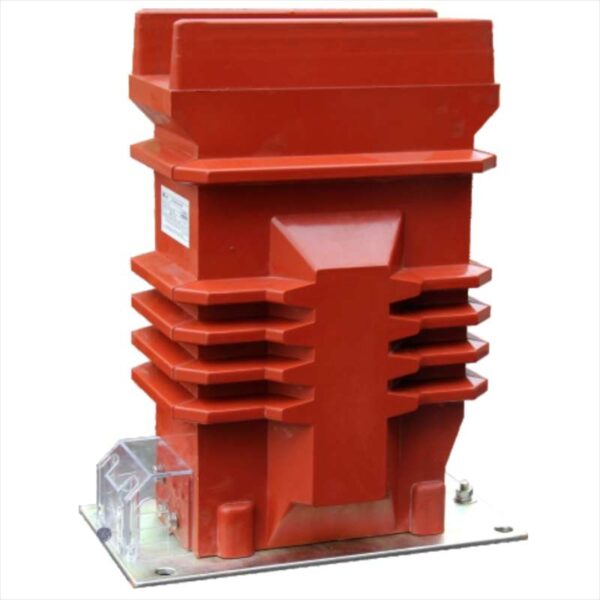

Biến Dòng 22kv Trong Nhà 1 Mạch Đo Lường Ct22-1cxixx EMIC – EM5D40

Mã: EM5D40
Brand

Xuất xứ

Việt Nam

Khối lượng

24kg

Liên hệ

Để có sản phẩm giá chiết khấu tốt nhất thị trường, hoặc nhu cầu tư vấn sản phẩm, nhận thông tin kỹ thuật, vui lòng liên hệ với chúng tôi theo Hotline bên dưới để được tư vấn tốt nhất.

*Hotline
0971915196

*Sales Mr Mai
0946110592

10 Khách hàng đang xem sản phẩm

Thông Tin Sản Phẩm

Tải Tài liệu thông số kỹ thuật Biến Dòng 22kv Trong Nhà 1 Mạch Đo Lường Ct22-1cxixx EMIC – EM5D40

Điện áp cao nhất cho thiết bị [kV] 7,2; 12; 17.5; 24
Điện áp thử tần số công nghiệp, 1 phút [kV]
20(24); 28; 38; 50
Điện áp thử xung sét [kV] 60; 75; 95; 125
Dòng điện ngắn hạn danh định (Ith) [kA]
80In/1s; 25kA/1s; 31kA/1s
Dòng điện danh định (In) [A] 1 – 1250
Phụ tải / cấp chính xác đo lường [VA/cl]
10 – 30VA/0.2-0.5-0.5FS10-1

Máy biến dòng CTx-1CxIx được đúc trong chân không bằng hệ nhựa epoxy của hãng Huntsman, có các tính chất cơ và điện rất tốt. Vật liệu này giúp máy biến dòng chịu được sự thay đổi nhiệt độ đột ngột và tác động của điện áp đánh thủng trong dài hạn, tăng độ bền và ổn định cho sản phẩm.

Máy biến dòng này được thiết kế để có một hoặc nhiều tỷ số, có thể thay đổi tỷ số bằng cách nối ở phía thứ cấp. Sản phẩm này có 1 cuộn dây thứ cấp, được sử dụng cho mục đích đo lường hoặc bảo vệ. Để đảm bảo an toàn, mạch thứ cấp của Máy biến dòng phải luôn được nối với phụ tải hoặc được ngắn mạch. Đầu nối của cuộn thứ cấp cần phải được nối với đất suốt quá trình vận hành.

Máy biến dòng có khả năng lắp đặt ở mọi vị trí thông qua bốn bulông được cố định vào bốn lỗ trên chân đế. Chân đế được làm bằng thép, cung cấp kết cấu vững và được mạ kẽm để chống lại ăn mòn. Các đầu ra của máy biến dòng được đúc liền với thân máy, và sản phẩm còn được trang bị hộp che ổ đấu dây có nắp và vị trí niêm chì để bảo vệ khỏi yếu tố môi trường bên ngoài.

Các cấp điện áp
6(6-7,2); 10(10-12); 15(15-17,5); 22(22-24)kV
Dòng điện sơ cấp định mức
.5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250A…
Dòng điện thứ cấp định mức 5A; 1A
Tần số định mức .50Hz

Máy biến dòng được thiết kế và sản xuất theo tiêu chuẩn IEC 60044-1; IEC 61869-2; TCVN 7697-1; TCVN 11845-2…

Điều kiện môi trường
Nhiệt độ môi trường Nhiêṭ độ môi trường: -5 C+45 C.
Độ cao không vượt quá 1500m
Độ ẩm môi trường tương đối trong 24h không vượt quá
95%.
